SERVOHYDRAULIEK
Druk eruit, efficiëntie erin

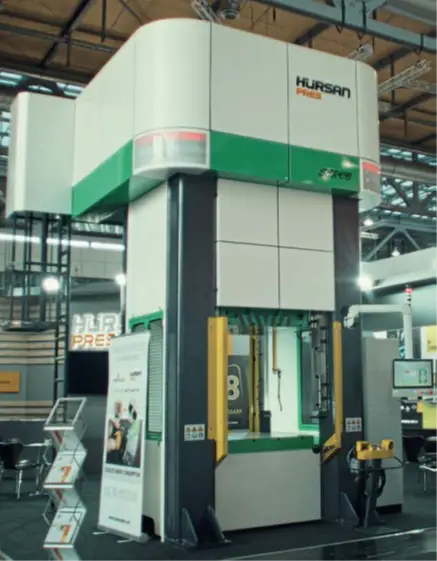

De uitgangspunten van Hürsan Pres voor een nieuwe pers waren duidelijk: lager energieverbruik, hogere herhalingsnauwkeurigheid, geluidsreductie en een nieuw aandrijfsysteem. Er was behoefte aan een krachtig servoaandrijfsysteem en samen met Baumüller ontstond een efficiënt systeem met hoge perskracht en nauwkeurige druk- en debietregeling.
De nieuwe pers “Servo” moest voldoen aan de groeiende vraag naar hogere precisie en lager energieverbruik. Daarvoor was een innovatiever aandrijfsysteem nodig. Alle overige componenten, waaronder de hoofdregeling, moesten bij de bestaande leveranciers blijven. De Turkse fabrikant Hürsan Pres zocht daarom naar een nieuwe aandrijfoplossing én een partner met een krachtig servoaandrijfsysteem en applicatiekennis op het gebied van metaalvorming.
Beide vond het bedrijf bij Baumüller: de servohydraulische oplossing voor de 400-tons machine bestaat uit de dynamische DSD2-servomotorserie, de b Maxx 5500 servoaandrijving en de in de frequentieregelaar geïntegreerde softwaremodule Servohydrauliek.
De nieuwe “Servo” combineert alle voordelen van hydraulische persen, zoals hoge perskrachten en flexibiliteit, en biedt dankzij de krachtige motor-pompcombinaties van Baumüller daarnaast optimalisaties op het gebied van cyclustijd, herhalingsnauwkeurigheid, energieverbruik en milieuvriendelijkheid.
Met de servopomp combineert Baumüller de voordelen van hydraulische vermogensoverdracht met de voordelen van elektrische servoaandrijftechniek.
Servopompaandrijvingen voor hydraulische voedingen bestaan uit een constante pomp die wordt aangedreven door een servomotor. Door het motortoerental zeer dynamisch te veranderen, kunnen debiet en druk nauwkeurig worden geregeld. Omdat de aandrijving door toepassing van de servopomp alleen vermogen levert wanneer dit daadwerkelijk nodig is, verbruikt de machine aanzienlijk minder energie.
Het energiebesparingspotentieel van de servohydrauliek van Baumüller komt vooral naar voren tijdens procespauzes. In de “Servo”-pers worden DSD2-servomotoren van Baumüller toegepast. Deze serie biedt zeer lage traagheidsmomenten om de benodigde dynamiek voor nauwkeurige drukregeling tijdens het omvormproces te leveren.
Dankzij de verschillende as- en flensopties kunnen hydraulische pompen direct op de servomotoren worden gemonteerd. Door het wegvallen van koppeling en pompadapter worden de totale inbouwlengte, de geluidsemissie tijdens bedrijf en de montagetijd gereduceerd. Bovendien wordt het mogelijk om het persvermogen over meerdere motoren te verdelen, die via een master-slave-koppeling met elkaar verbonden zijn.
Intelligentie zit in de aandrijving
Bij Baumüller is het volledige servohydraulische systeem een aandrijvingsgebaseerde oplossing. Dit betekent dat de software met alle functionaliteiten direct geïntegreerd is in de b-Maxx servoregelaars.
Hier worden druk en volumestroom geregeld en worden talrijke andere functies, zoals pompmonitoring, aangestuurd. De overstap naar een aandrijfsysteem van Baumüller is daardoor onafhankelijk van de centrale PLC en kan gecombineerd worden met producten van verschillende besturingsleveranciers.
Daardoor veranderen de eisen aan de centrale besturing niet bij de overgang van een standaardmotor naar een geregelde servomotor. De interfaces naar de machine blijven hetzelfde. De implementatie van het systeem is fabrikant-onafhankelijk en mogelijk met uiteenlopende besturingstypen.
Een duidelijk voordeel voor Hürsan Pres, dat voor de nieuwe pers gebruikmaakt van een andere leverancier voor de hoofdregeling. Zo kunnen de Baumüller-aandrijvingen bijvoorbeeld geleverd worden met een Profinet-veld busoptie. Daarnaast biedt Baumüller motion-controlbibliotheken voor Siemens en andere fabrikanten.
Met de b-Maxx servoregelaars biedt Baumüller geschikte servoaandrijvingen voor hoge vermogensklassen. Ze hebben compacte inbouwafmetingen en bieden een brede en schaalbare keuze aan optionele veiligheidsfuncties. Bovendien beschikken de apparaten over de mogelijkheid tot energieterugwinning.
Om de hoge volumestromen te leveren die nodig zijn voor servohydraulische persen, zijn motoren met zeer hoge vermogens vereist. Daarom zijn voor deze toepassing vaak master-slave-systemen voor lastverdeling ideaal. De aandrijvingen van Baumüller bieden hiervoor zeer flexibele verbindingsmogelijkheden om de best passende oplossing te realiseren.
Partner vanaf specificatie tot oplevering
Hürsan Pres stelt als internationaal bedrijf met een deskundig productontwikkelingsteam zeer hoge eisen aan zijn leveranciers. Daarom werd gezocht naar een dynamisch bedrijf dat de visie van Hürsan ondersteunt en gezamenlijk het machineportfolio verder ontwikkelt.
Baumüller is een middelgroot bedrijf met meer dan 40 vestigingen wereldwijd, waarvan de aandrijfsystemen met hoogdynamische en nauwkeurige servotechniek zorgen voor maximale efficiëntie tijdens bedrijf.
De aandrijfspecialist kan op basis van een uitgebreid hardware- en softwareplatform flexibel inspelen op de wensen van klanten – voor Hürsan de perfecte partner om uitdagende projecten en toekomsttechnologieën te realiseren.
Voor de start van het project werden de basisparameters, zoals het piekkoppel en het maximaal benodigde motortoerental, vastgesteld. Vervolgens werd het meest geschikte aandrijfsysteem bepaald en werden de componenten, inclusief het servohydraulische softwarepakket, aangepast aan de behoeften van Hürsan Pres.
Özgür Deniz Demirbaş, Country Manager bij Baumüller Turkije, benadrukte dat Baumüller in elke fase van het project nauw en in uitstekende afstemming met Hürsan heeft samengewerkt.
En het resultaat mag er zijn: de nieuwe “Servo”-pers vormt metaal met hoge perskracht in combinatie met laag energieverbruik en nauwkeurige druk- en debietregeling.
De reacties waren uiterst positief, waardoor kort na de introductie al een vervolgorder voor een nog grotere pers werd geplaatst.
Innovatie door vertrouwelijke samenwerking
Mehmet Sari, Export Sales Manager bij Hürsan Pres, is zeer tevreden over de samenwerking:
“Mede dankzij het service- en applicatieteam van Baumüller Turkije konden de jarenlange ervaring en expertise op het gebied van aandrijftechniek worden gecombineerd met onze kennis van metaalbewerking.
Naast de ondersteuning op locatie konden we bovendien gebruikmaken van de uitgebreide applicatiekennis van de centrale applicatieafdeling en het branchemanagement van Baumüller.
Wij werken zeer partnerschappelijk samen met Baumüller. Partnerschap betekent dat we gezamenlijk actief naar oplossingen zoeken en profiteren van korte communicatielijnen.”
Lager energieverbruik, hoge herhalingsnauwkeurigheid, geluidsreductie en daarnaast een innovatief aandrijfsysteem: al deze eisen konden worden gecombineerd in een pers met servohydraulische aandrijving.
En de overstap naar een nieuw type aandrijving bleek dankzij de aandrijvingsgebaseerde servohydrauliek veel eenvoudiger dan gedacht.
Hürsan Pres is een van de toonaangevende leveranciers van hydraulische persen. Het bedrijf werd opgericht in 1976 en behoudt zijn leidende positie in de branche dankzij nieuwe engineeringoplossingen en jarenlange ervaring.
De CE-gecertificeerde machines worden in Turkije geproduceerd en geëxporteerd naar meer dan 45 landen wereldwijd.
De Servo-serie is de eerste pers van Hürsan Pres met een servohydraulisch aandrijfsysteem.
